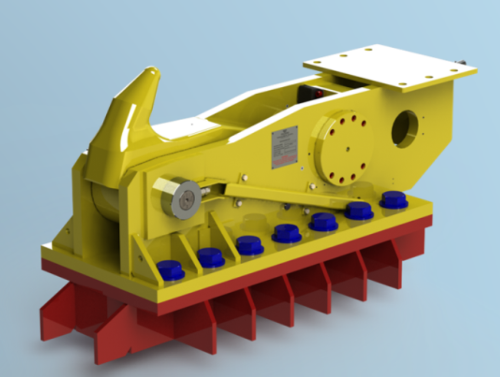

Буксирный быстроотдающийся гак

Буксирные быстроотдающиеся гаки Trelleborg были установлены более чем на 100 плавучих платформах FPSO, для тандемной швартовки или швартовки носом во время отгрузки.

Брошюра швартовое оборудование Trelleborg

Trade Logistic Company

Особенности

  • Безопасные, эффективные и надежные швартовные операции
  • Низкий профиль и компактность

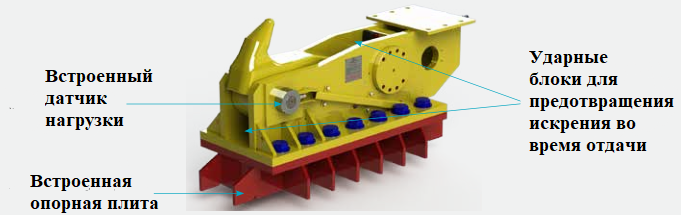

  • Система контроля нагрузки и предупреждения о высокой нагрузке, предназначенная для судовых операций

Другие особенности:

  • Аварийная отдача, локальная или дистанционная с помощью пульта управления в диспетчерской.
  • Разработано в соответствии с рекомендациями OCIMF для Оборудования, используемого для швартовки обычных танкеров с одним швартовым, 4-е издание, и
  • Руководящими принципами тандемной швартовки и разгрузки для обычных танкеров на объектах F(P)SO, 1-е издание.
  • Утверждение класса в соответствии с DNV, ABS, BV, LLOYDS или RINA, если применимо.

Применение

  • Синхронная швартовка.
  • Носовая швартовка с одним швартовым (SPM).

Дополнения:

  • Направляющая троса буксирного ролика.
  • Опорная плита
  • Система контроля нагрузки и дистанционной отдачи, расположенная в CCR.
  • Горизонтальные или вертикальные барабанные лебедки Trelleborg.

Гаки

Гак

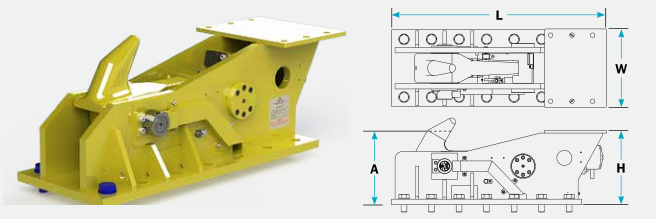

Номер модели  Длина (L), мм Ширина (W), мм Высота (H), мм Высота до центральной линии цепи (А), мм Макс. безопасная рабочая нагрузка (т) Макс. допустимая нагрузка (т) Кол-во болтов HD Вес брутто, (кг)
H580 1560 560 540 440 250 313 14 x M42 950
H850 1790 680 540 580 350 550 14 x M56 1650
Угол цепи между блоком и гаком

Горизонтальная плоскость: +/- 5° от центральной линии
Вертикальная плоскость: от 0 до + 5° выше центральной линии

Швартовное  соединение Буксирные гаки могут использовать стандартное (открытое) концевое звено OCIMF с 76-миллиметровой цепью. Введите A или B согласно OCIMF MEG3. OCIMF с 76-миллиметровой цепью. Тип A или B в соответствии с OCIMF MEG3.
Классификация области Опасная
Класс IP IP66
Местная панель управления Отображение нагрузки на гак, информация об ошибках и состояниях тревоги. Кнопка управления для отсоединения Буксирного устройства.
Насосная станция Для системы отдачи, расположенной под палубой в безопасной зоне.
